Savoir lire un graphique
Pour bien comprendre la suite, tu vas avoir besoin de savoir lire un graphique.Dans notre cas, les graphiques vont nous permettre de visualiser la température de l'eau pour chaque profondeur. Ces informations ont été collectées par les bateaux au moyen d'une sonde de température et profondeur. Elle est capable de mesurer la profondeur et le température en continue.
Un graphique est composé de :

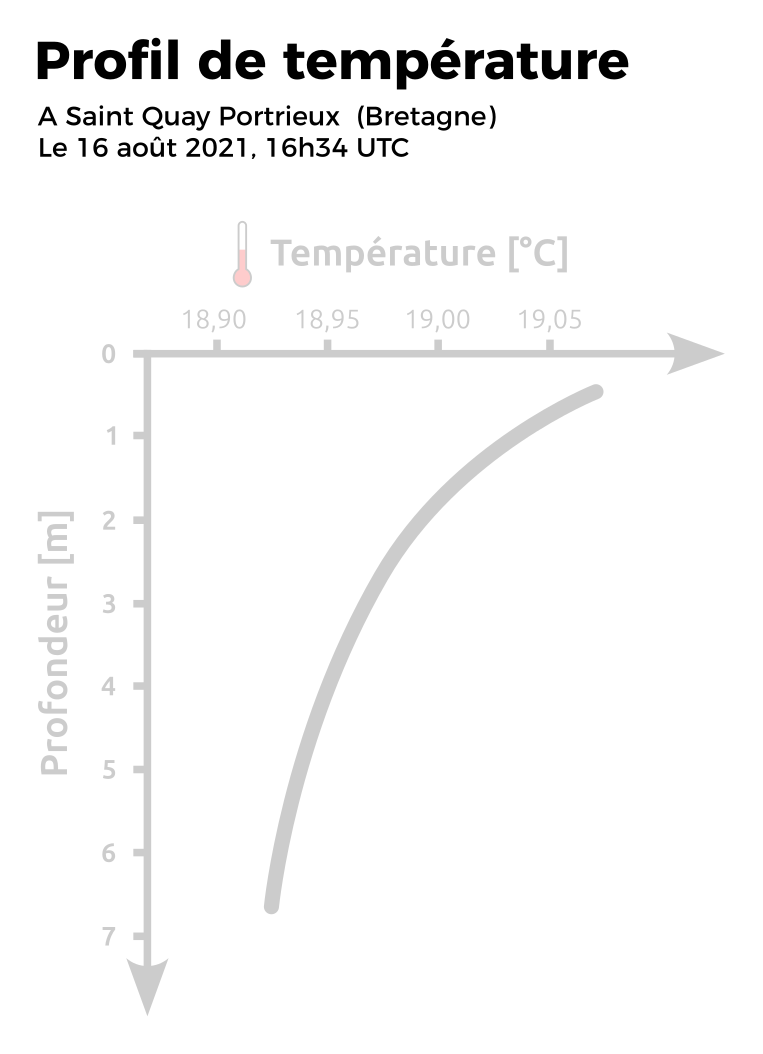

1. Le titre
Le titre et son sous-titre sont trés importants, ils te donnent souvent des indications cruciales.Ici on a l'indication que c'est un graphique qui représentera la température et le sous-titre nous donne le lieu, la date et l'heure des mesures.
Question : Où et quand ces mesures ont été prises ?
Cette mesure a été prise à Saint Quay Portrieux, le 16 août 2021 à 16h34 UTC.
UTC désigne l'heure qu'il était à Londres, c'est l'heure de référence pour toute la planète.
UTC désigne l'heure qu'il était à Londres, c'est l'heure de référence pour toute la planète.

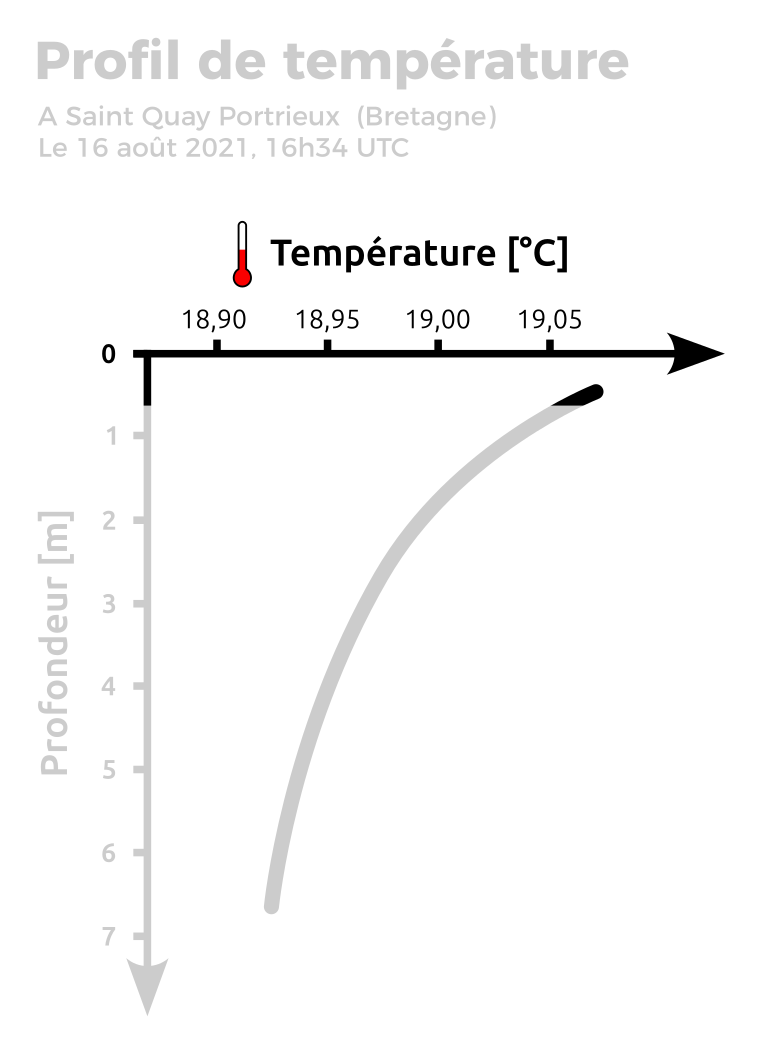

2. Une echelle horizontale
L'axe horizontal porte un titre, et est gradué.- Le titre te donne une information sur la nature de la mesure qui est représentée et son unité.
- Les graduations t'informent notamment sur les valeurs maximum et minimum.
Question 1 : Quelles sont les plus basses et les plus hautes températures représentées sur ce graphique ?
Question 2 : Quel est l'unité de la température ?
Question 1 :
Question 2 : L'unité de température est ici le degré celsius [°C].
- La plus basse température est : 18,90 °C
- La plus haute température est : 19,05°C
Question 2 : L'unité de température est ici le degré celsius [°C].

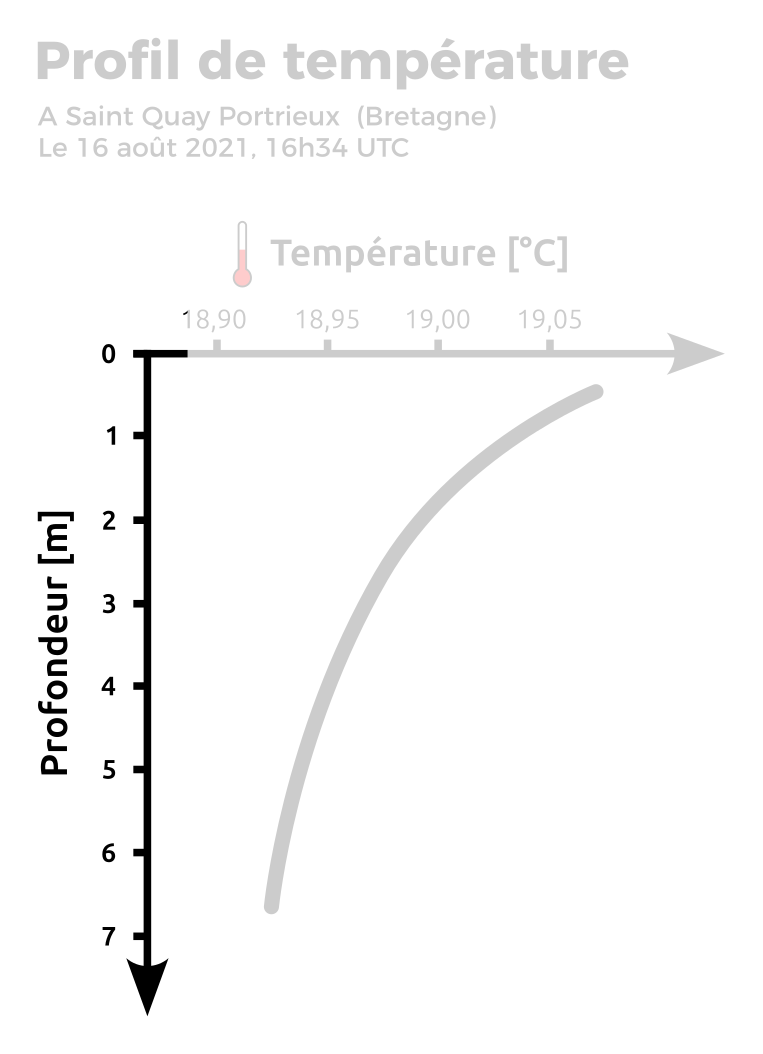

3. Une echelle verticale
L'axe vertical porte un titre, et est gradué.- Le titre te donne une information sur la nature de la mesure qui est représentée et son unité.
- Les graduations t'informent notamment sur les valeurs maximum et minimum.
Question 1 : Jusqu'à quelle profondeur la sonde est-elle descendue ?
Question 2 : Quel est l'unité de la profondeur ?
Question 1 : La sonde est descendu jusqu'à 8m.
Question 2 : L'unité de profondeur est ici le mètre [m].
Question 2 : L'unité de profondeur est ici le mètre [m].

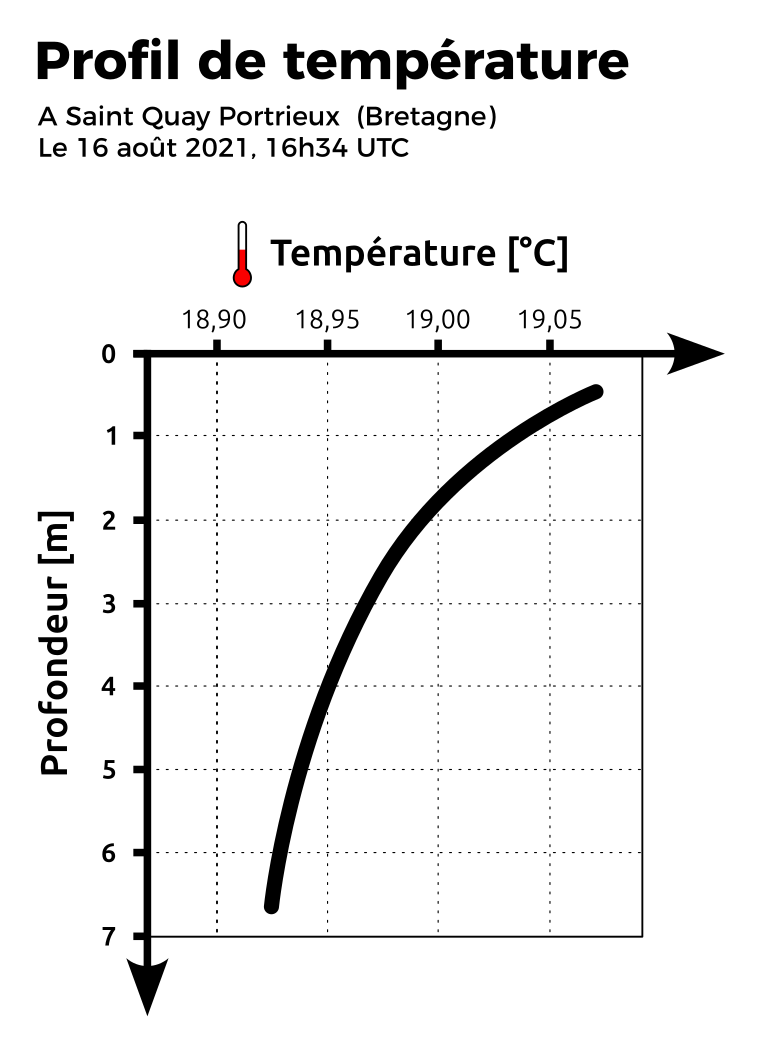

4. La courbe
La courbe peut prendre différentes formes. Elle te permet de lire la variation d'une valeur par rapport à un autre.Ici elle te permet de dire si la température augmente ou diminue quand la profondeur augmente.
Sur ce graphique, la température augmente ou diminue lorsque la profondeur augmente
La température diminue lorsque la profondeur augmente.

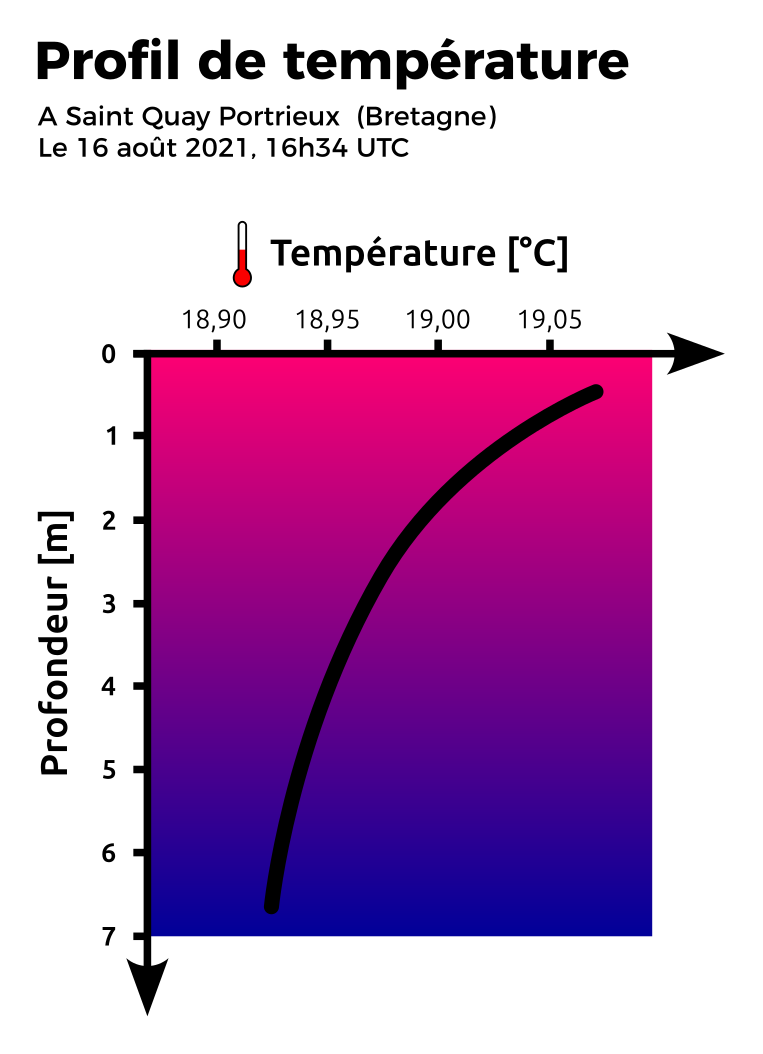

Un petit truc en plus
Pour t'aider à mieux voir cette variation de température, j'ai ajouté un fond de couleur dégradé. Celui-ci va du rouge au bleu. Le rouge symbolise l'eau "plus chaude" alors que le bleu symbolise une eau "plus froide".
