Pour l'équipage

Ouverture et fermeture du Planktoscope

1/Matériel

• 1 petit tournevis cruciforme d'électricien PH00 ou PH000.
• 1 petite pince plate

2/ Protocole

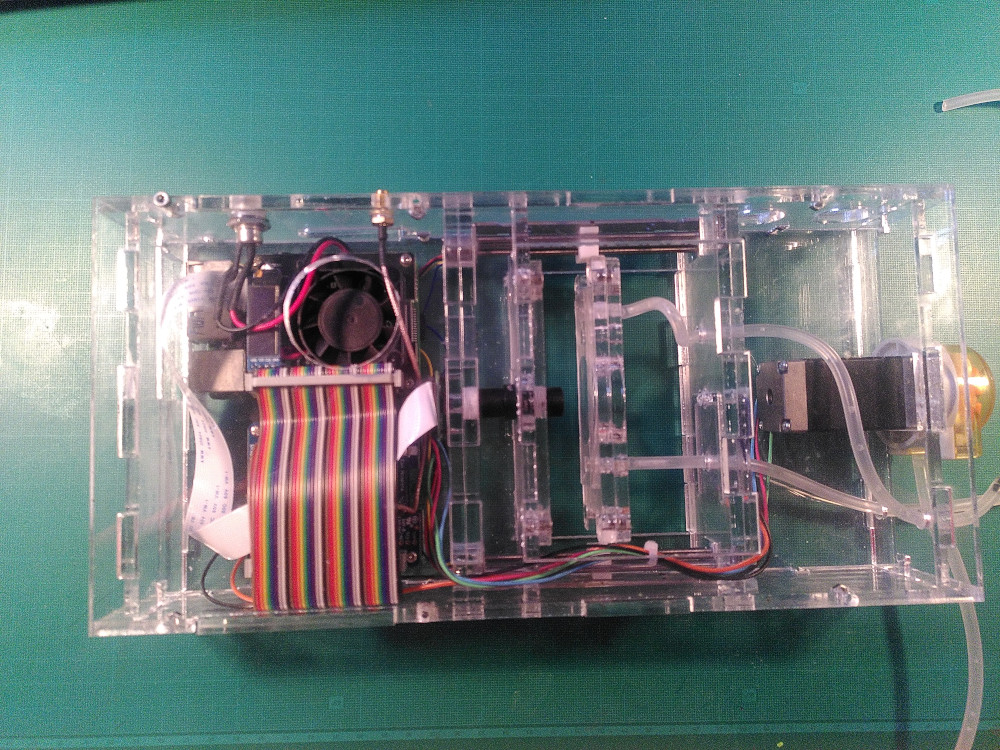

2.1 Ouvrir le Planktoscope

• Poser le planktoscope sur un plan de travail libre. Saisissez-vous d'un bol ou d'un petit récipient (pour garder les vis) et de la clé allen de 3mm.

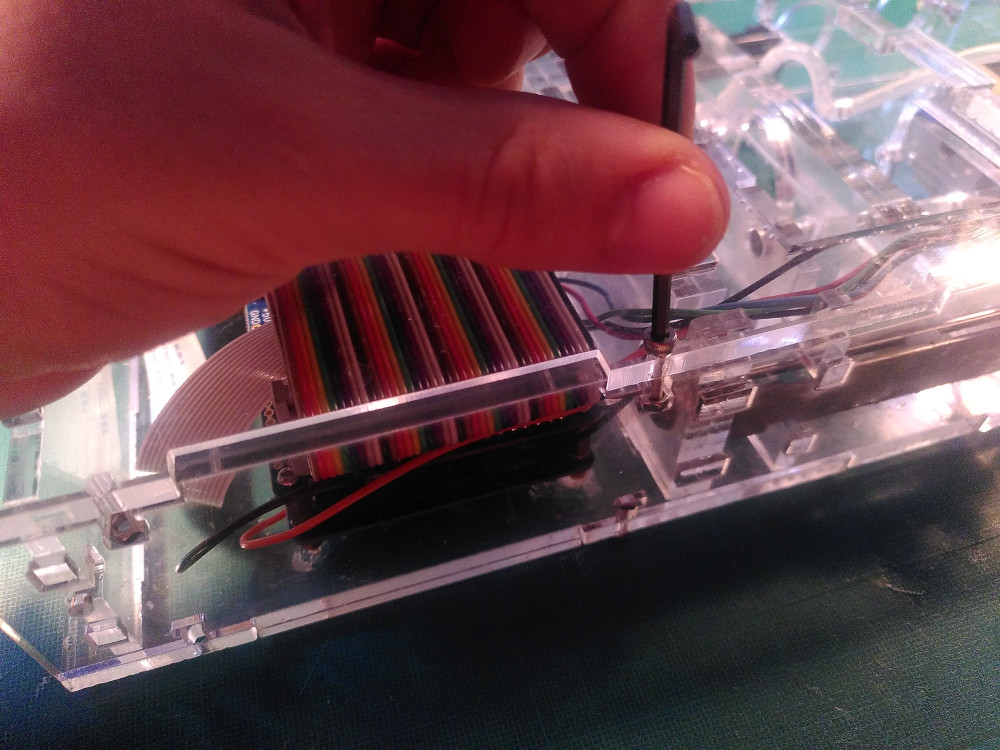

• Dévisser les 6 vis qui maintiennent le couvercle du planktoscope.

• Soulever le couvercle ;

2.2 Refermer le Planktoscope

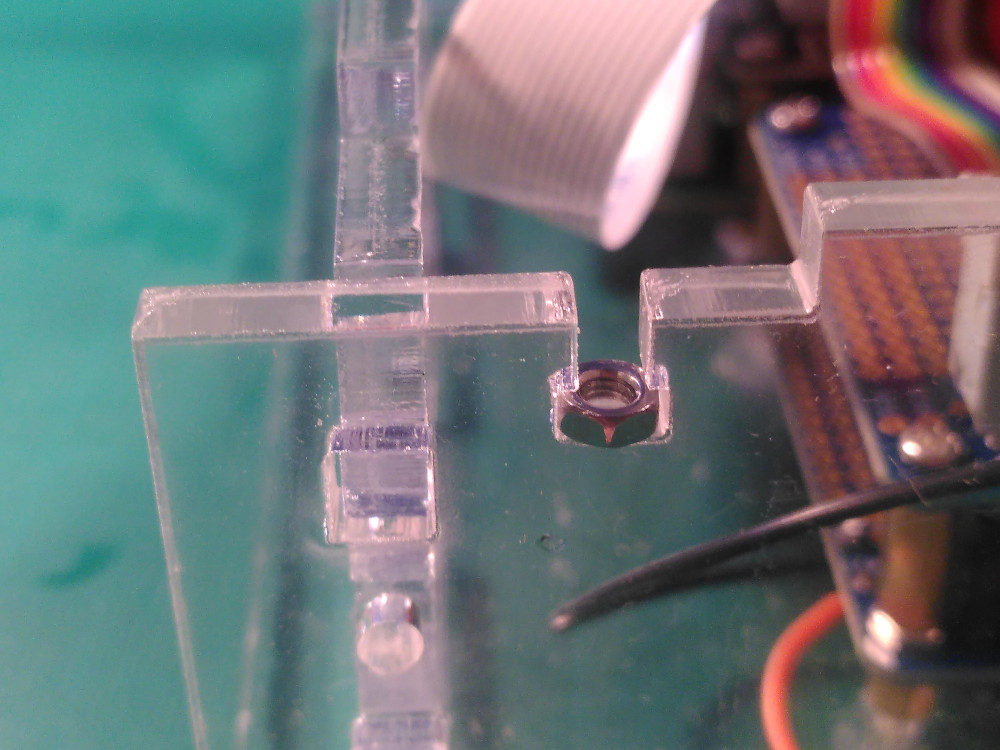

• Insérer les 6 écrous dans leurs logements,

• Placer le couvercle en veillant à positionner le trou destiné à la ventilation en face du ventilateur.
• Pré-visser les 6 vis sans les bloquer. Puis bloquer les 6 vis sans forcer.

Extraire la carte SD

Le système informatique (OS) contenu dans le Planktoscope necessite parfois des mises à jours. C'est une manipulation plutôt rare et délicate car elle demande de démonter l'instrument presque entièrement.

1/Matériel et Prérequis

1.1 Prérequis

• Tutoriel Ouvrir et refermer le Planktoscope
• être disposé à faire preuve de minutie et de patience.

1.2 Matériel

• 1 petit tournevis cruciforme d'électricien PH00 ou PH000.
• 1 petite pince plate

2/ Protocole

2.1 Démontage et extraction de la carte SD

• Ouvrir le Planktoscope.

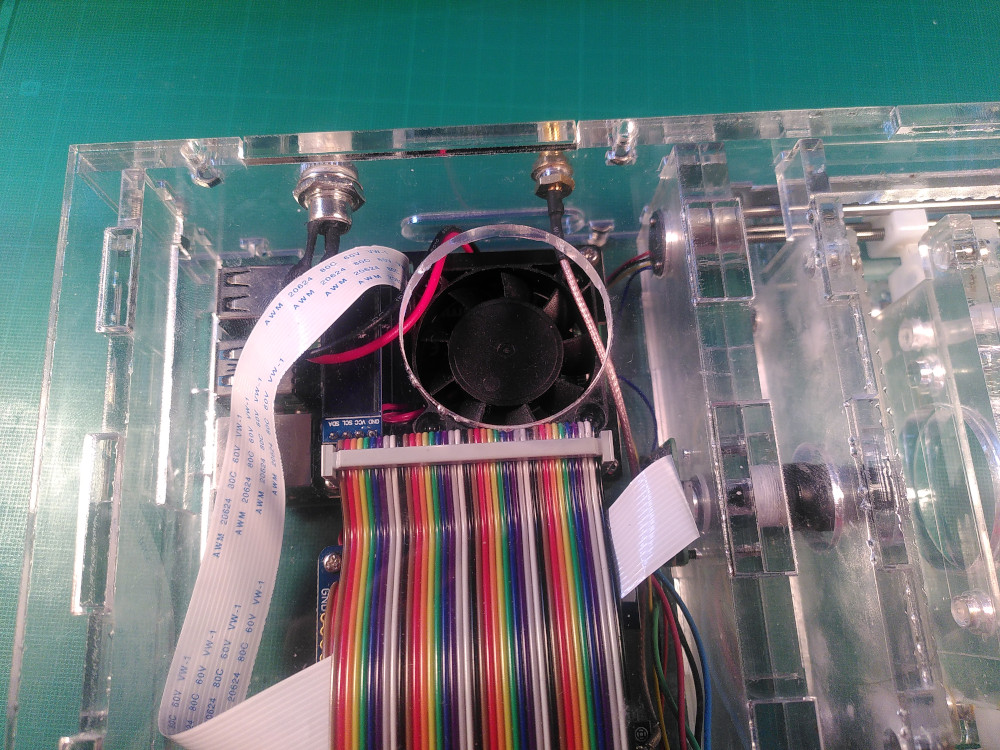

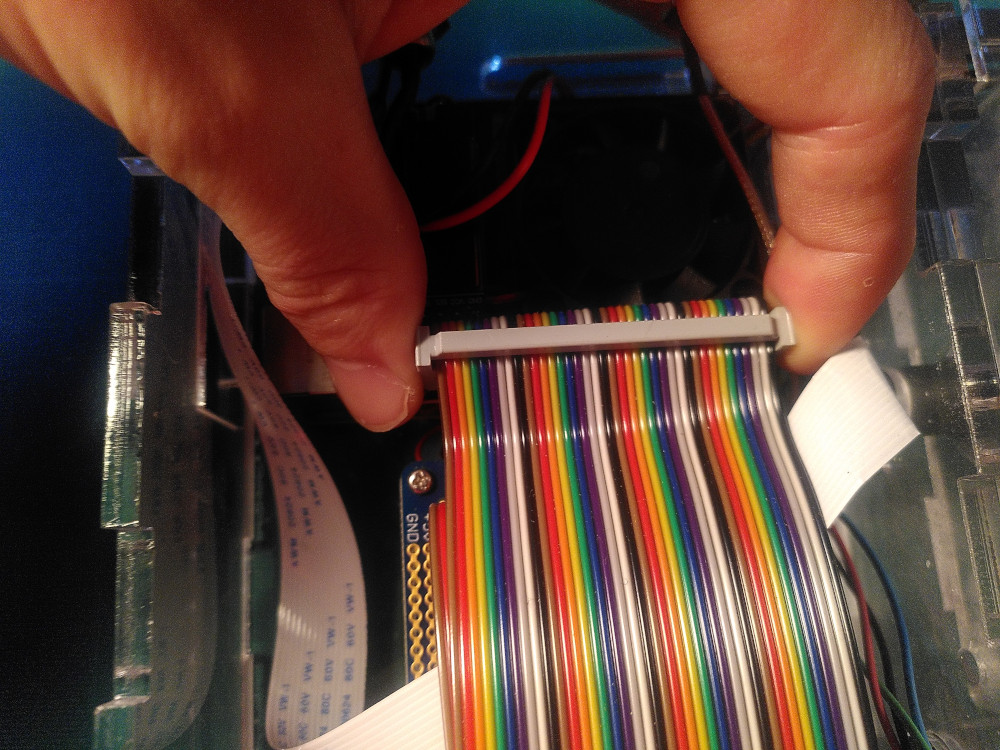

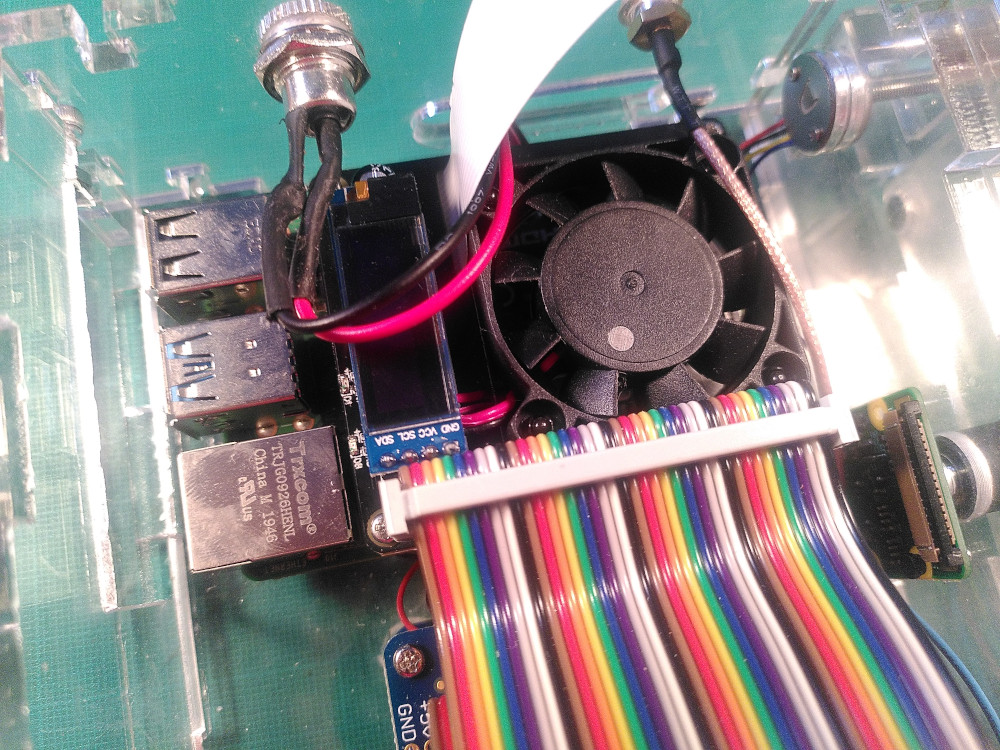

• Avec les doigts débrancher la nappe (40 câbles), en tirant verticalement. Ceci peut-être difficile procéder par légers acoups de droite à gauche.

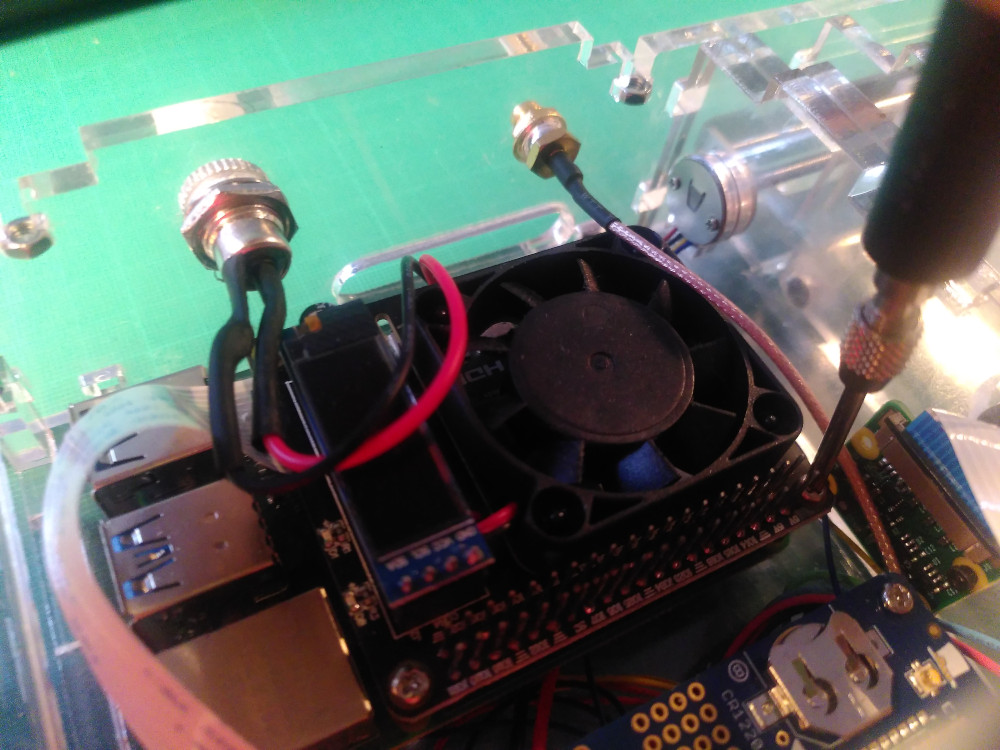

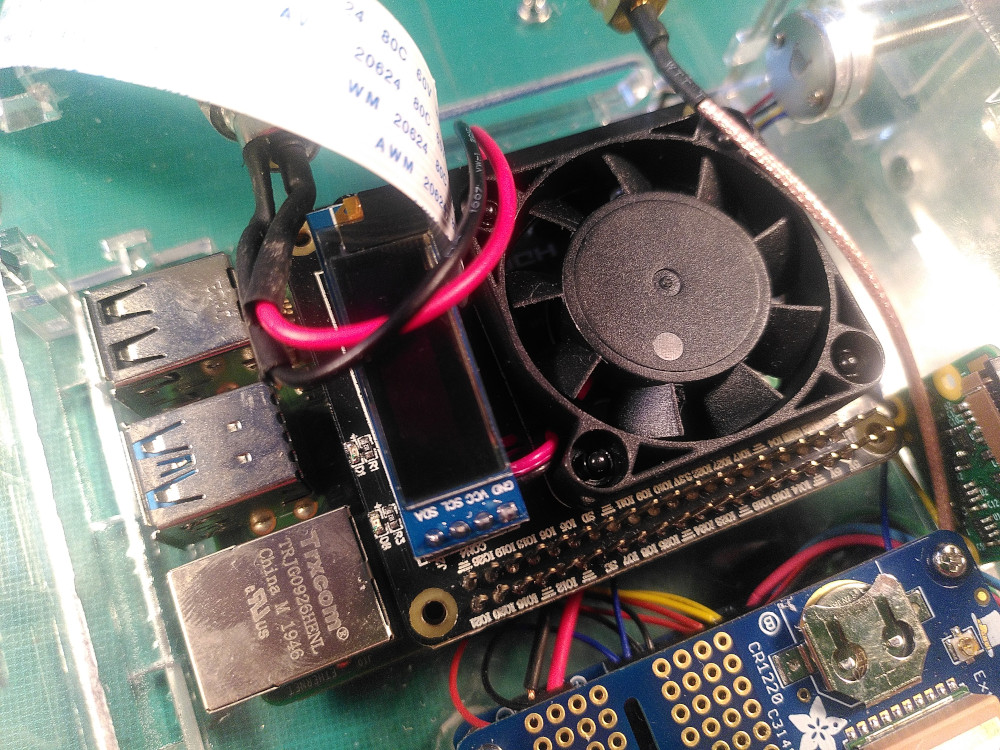

• A l'aide d'un tournevis cruciforme, dévisser les 4 vis qui retiennent le module ventilateur.

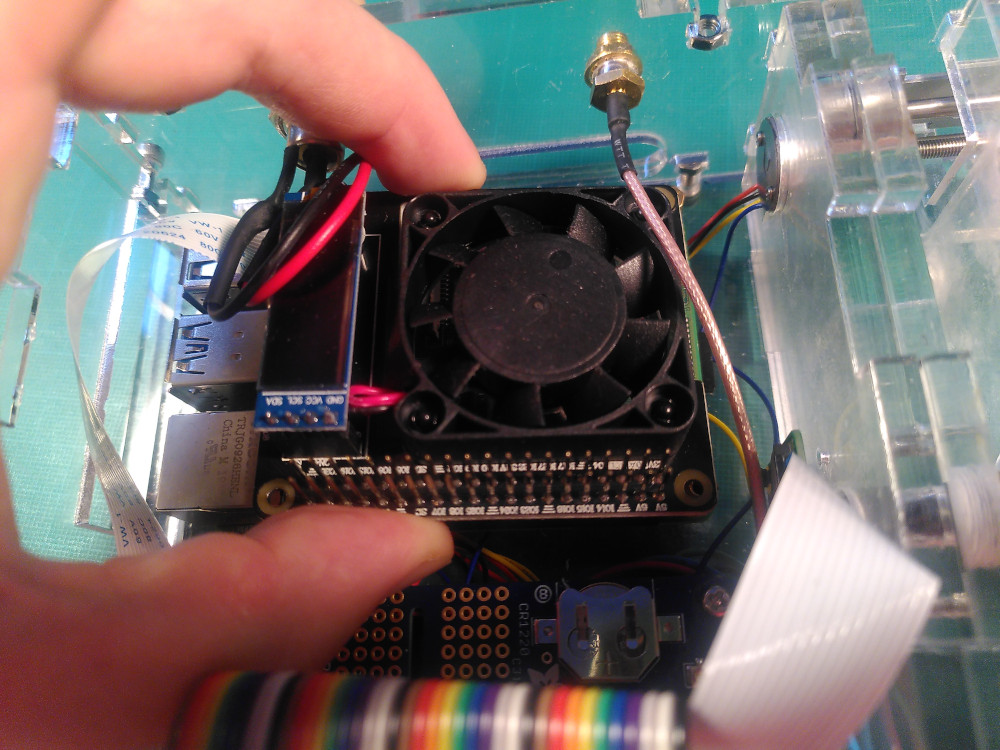

• Comme pour la nappe, avec les doigts démonter délicatement le module ventilateur de la raspberry pi qui se trouve en dessous.

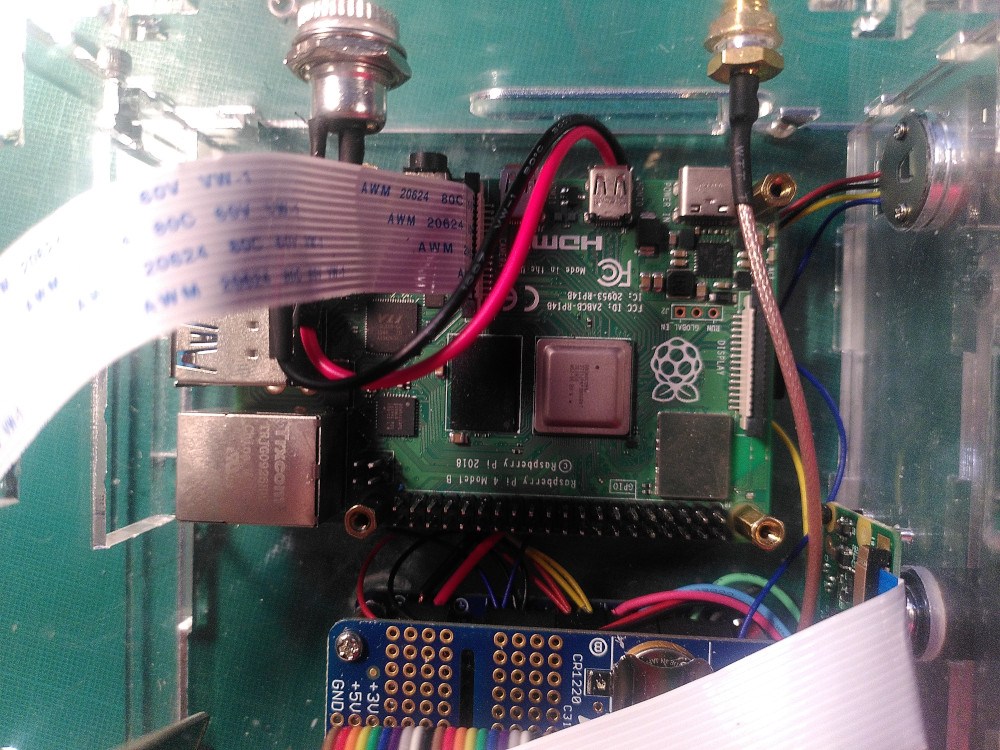

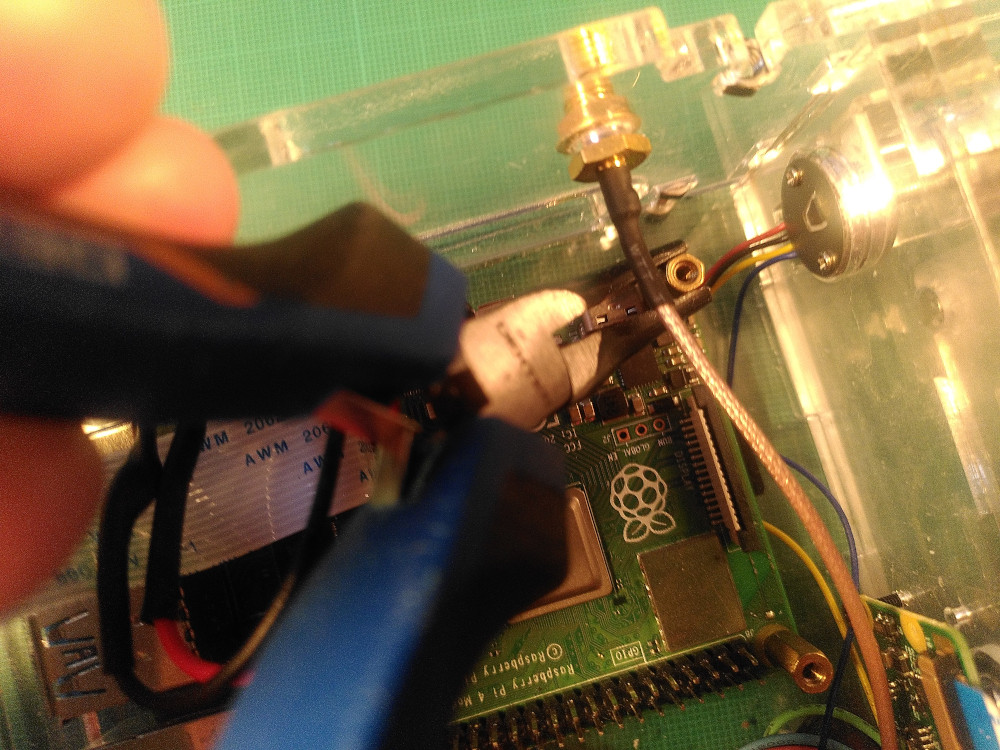

• A l'aide d'une petite pince platte, dévisser les 4 plots qui retiennent la raspberry pi.
• - Finir de dévisser avec les doigts.

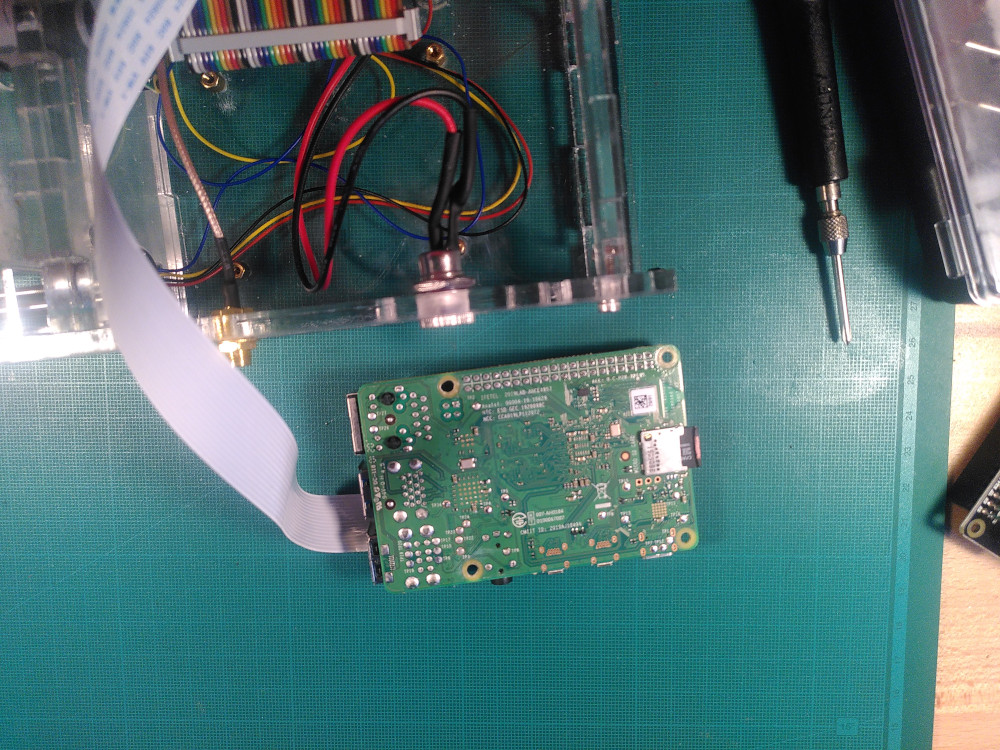

• Une fois cela fait, la Raspberry n'est retenu que par une nappe blanche (la câble de la caméra). Ne pas déconnecter cette nappe.
• Sortir délicatement la raspberry du Planktoscope. Veiller toujours à ne pas plier le nappe de la caméra.

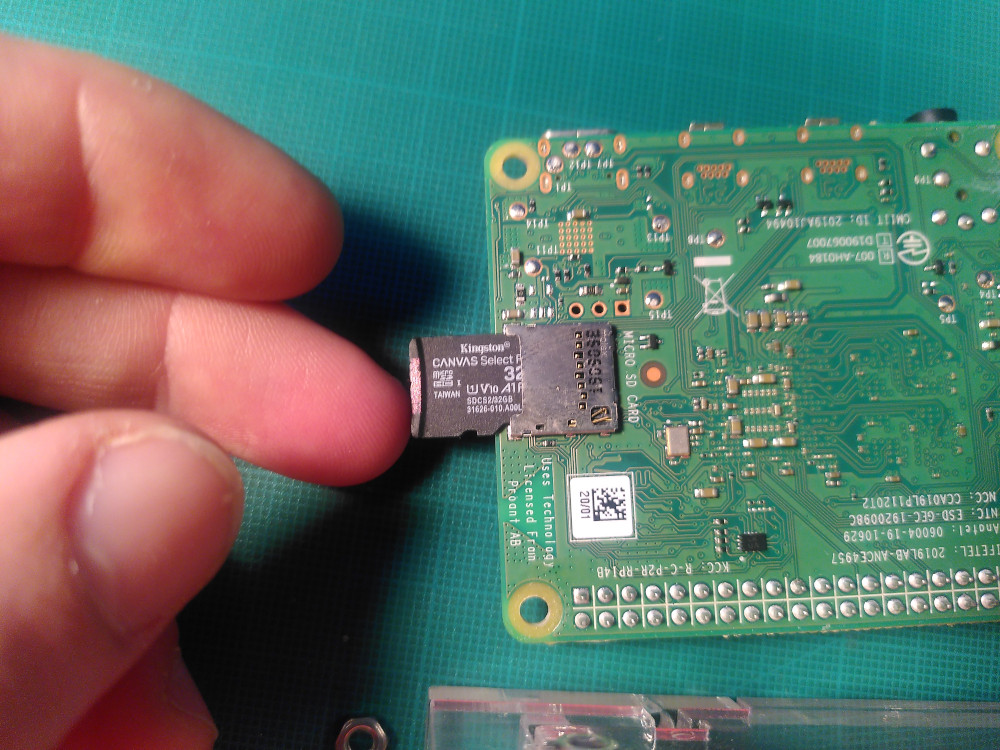

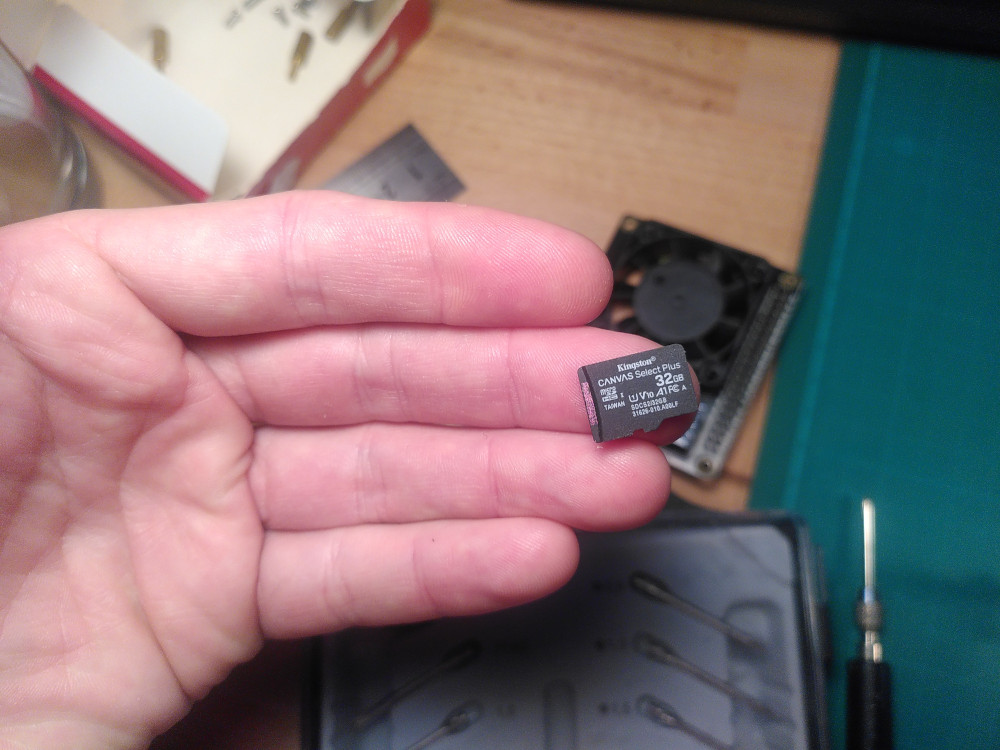

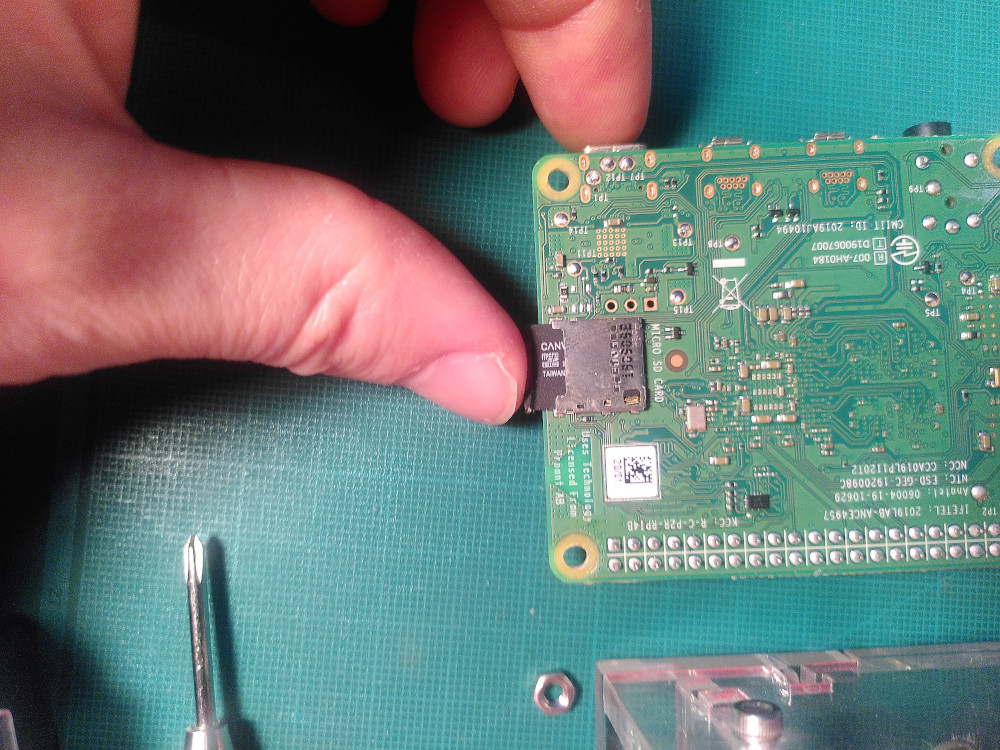

• Extraire à la main la carte micro SD se trouvant à l'arrière de la Raspberry pi.

2.2 Remonter le Planktoscope

• A la main, réinsérer la carte SD.

• Disposer la Raspberry pi sur ses plots. Attention à orienter les connecteurs USB et ethernet vers l'extérieur du planktoscope.
• A l'aide de la pince visser la raspberry à son support au moyen des 4 entretoises.

• Enfoncer le module de ventilation.
• Le fixer à l'aide de 4 vis cruciformes.

• Enfoncer la nappe à 40 broches sans la tourner.

• Refermer le Planktoscope.

Installer un nouvel OS

Le système informatique (OS) contenu dans le Planktoscope necessite parfois des mises à jours. C'est une manipulation plutôt rare et délicate car elle demande de démonter l'instrument presque entièrement.

1/Matériel et Prérequis

1.1 Prérequis

• Tutoriel Ouvrir et refermer le Planktoscope.
• Tutoriel Extraire la carte SD.
• Avoir installé le logiciel Raspberry Pi Imager. Ce logiciel est un imager il permet de flasher un périphérique avec une image OS. Dans notre cas un os spécialement conçus pour le Planktoscope.
• Avoir téléchargé l'image du Planktoscope en cliquant ici.

1.2 Matériel

• 1 ordinateur sur Linux ou Windows.
• Un connecteur pour lire sur le PC une carte micro SD.

2/ Protocole

• Insérer une carte micro SD d'une capacité minimale de 8Go dans le lecteur de carte sd.
• Débrancher de votre PC l'ensemble des périphériques de stockage externe (pour éviter les fausses manipulations).
• Dans le logiciel Raspberry Pi Imager, Commencer par séléctionner le bon modèle de Raspberry PI. Dans notre cas la Raspberry Pi 4.
• Puis dans "choisir l'OS" sélectionner l'image précédemment téléchargé.
• Enfin avec "choisir le stockage", sélectionner le périphérique correspondant à la carte SD.
• Attention si vous vous trompez de périphérique, vous risquez de perdre des données.
• Lancer le criptage en cliquant sur "Suivant".

Changer le connecteur de tube

Le Planktoscope,utilise une pompe péristaltique, dont les connecteurs de tubes sont fragiles. Il sera courant de devoir les changer pour éviter des fuites.

1/Matériel et Prérequis

1.1 Prérequis

• Tutoriel Ouvrir et refermer le Planktoscope
• être disposé à faire preuve de minutie et de patience.

1.2 Matériel

• 1 cutter
• 1 petite pince coupante.
• 1 petite pince plate.
• 1 petit serflex.
• 1 connecteur de pompe de rechange.

2/ Protocole

2.1 Démontage et extraction du connecteur

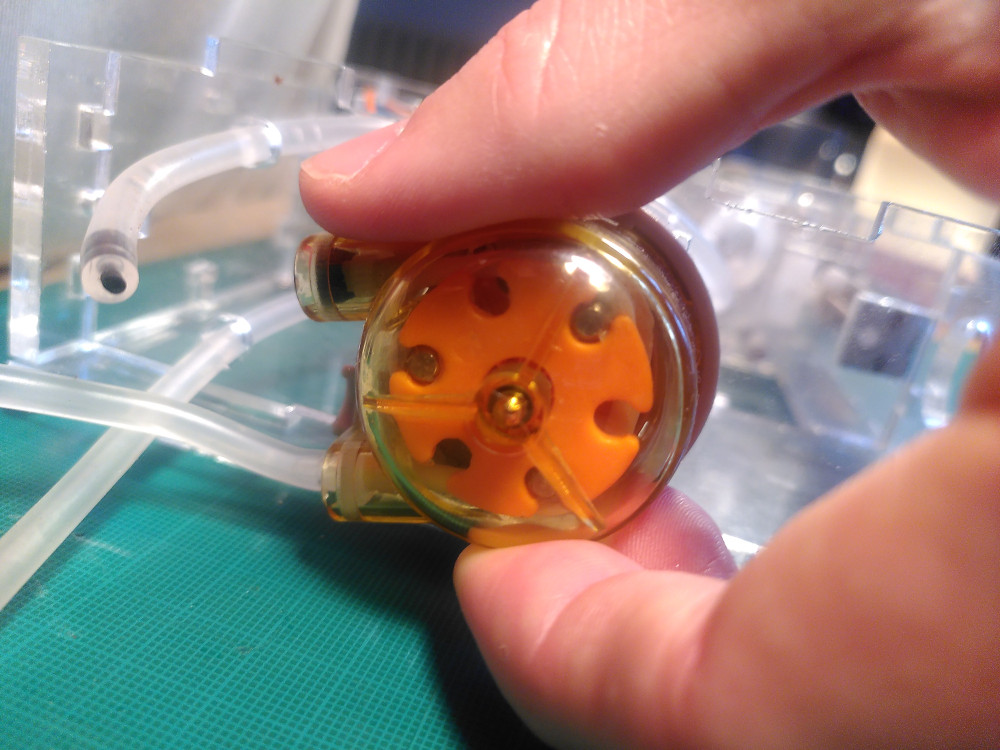

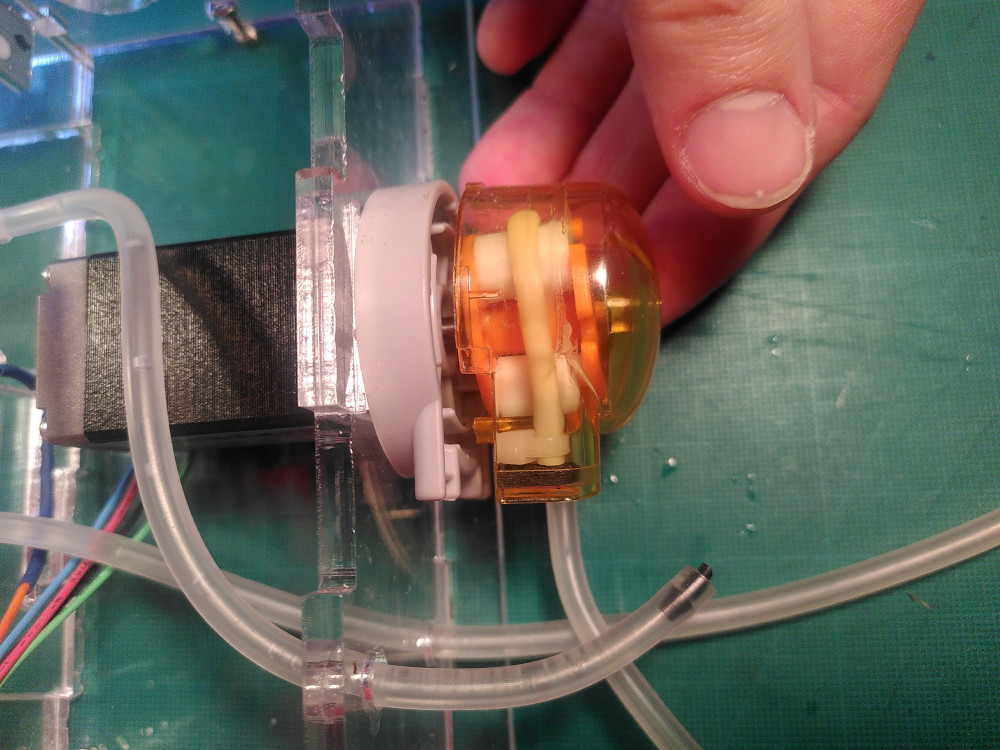

• Avec les doigts, tourner légèrement le couvercle de la pompe (orange) d'1/10 de tour en sens anti-horaire. Lorsque vous entendez un "clic".

• Extraire le couvercle en le tirant vers l'extérieur du planktoscope.
• Mettre le planktoscope de côté.

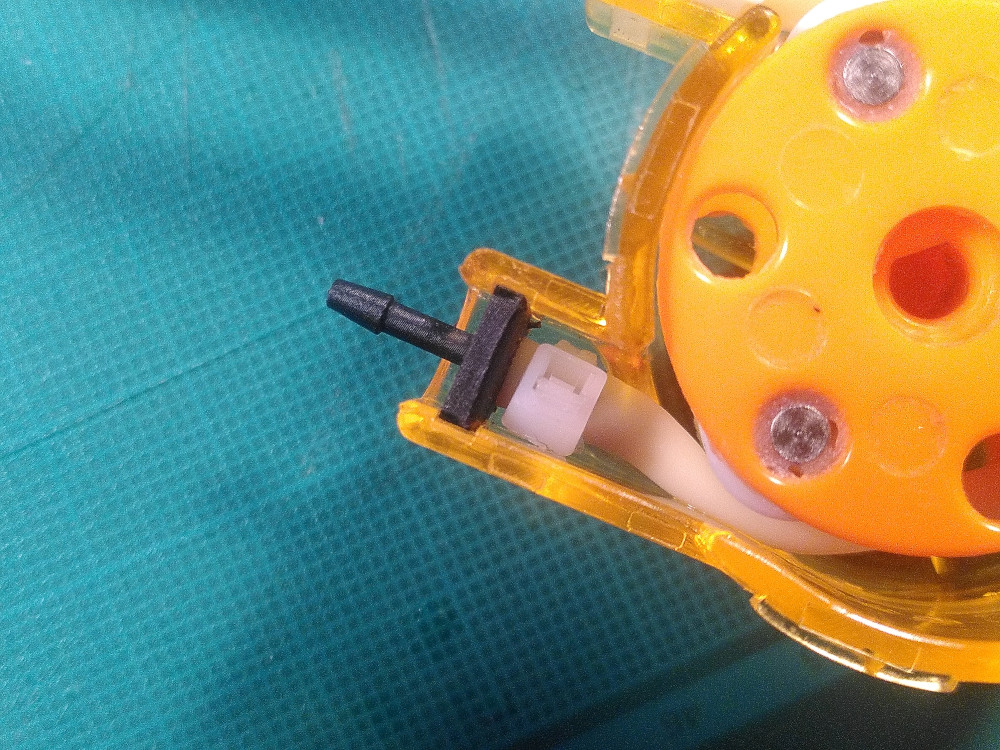

• A l'aide d'une pince plate, extraire le connecteur cassé du couvercle en tirant doucement.

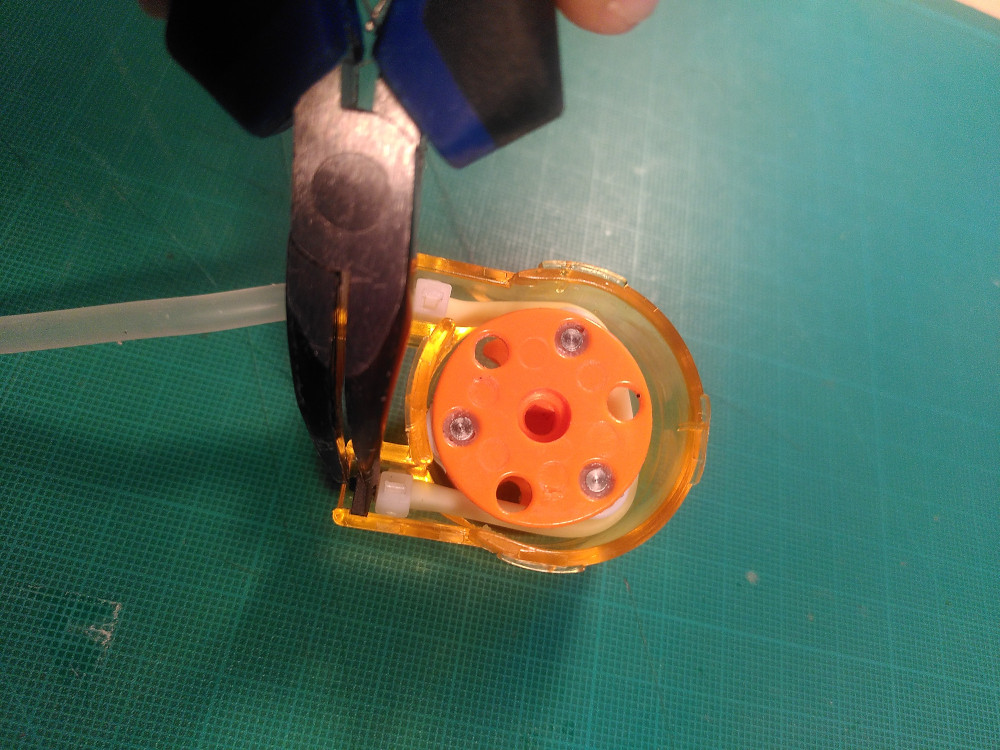

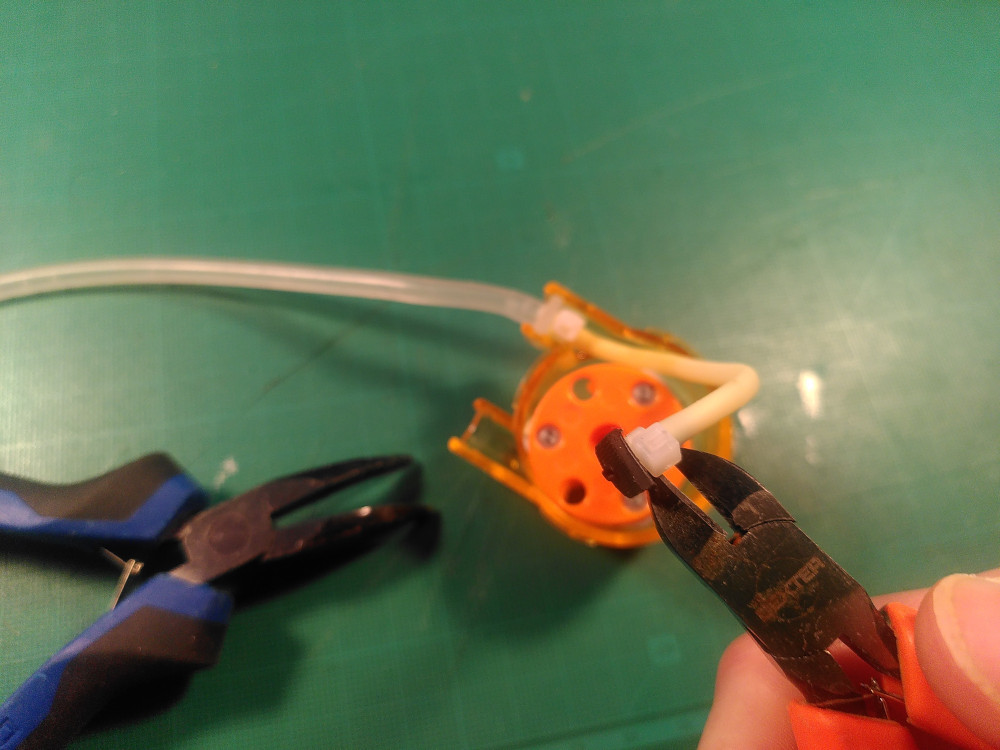

• A l'aide d'une pince coupante couper le serflex sans endomager le tube.

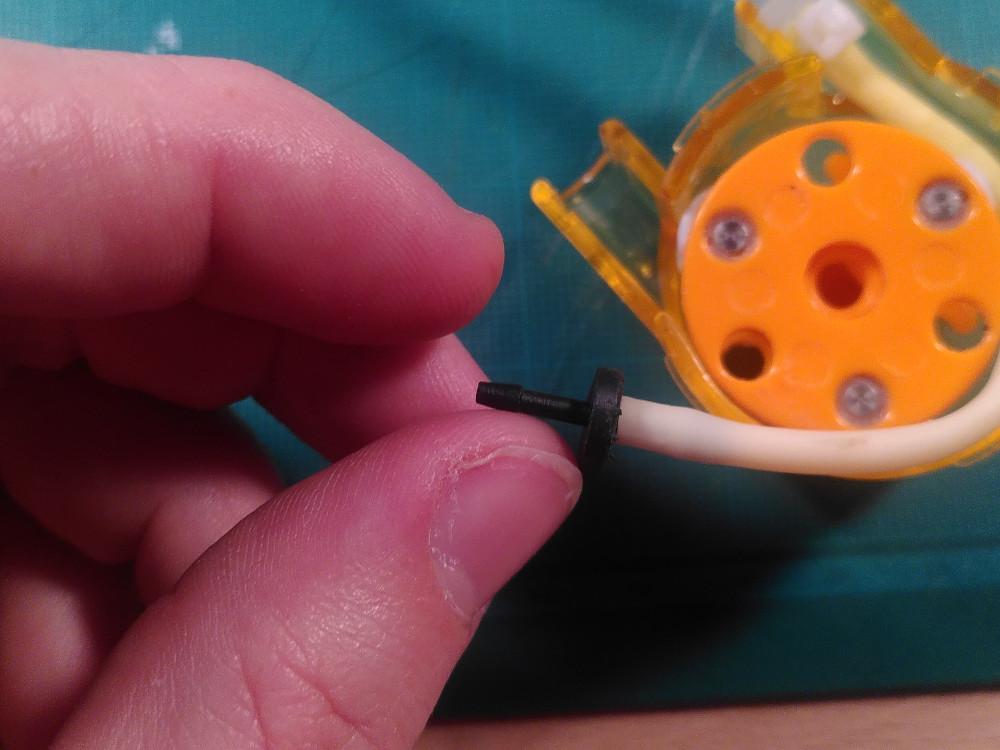

• Sans couper le tube de la pompe, extraire très délicatement le reste du connecteur. Pour cela tirer délicatement le connecteur dans l'axe du tube.

• Au cutter, couper le bout du tube translucide qui sort du planktoscope.

2.2 Insérer le nouveau connecteur

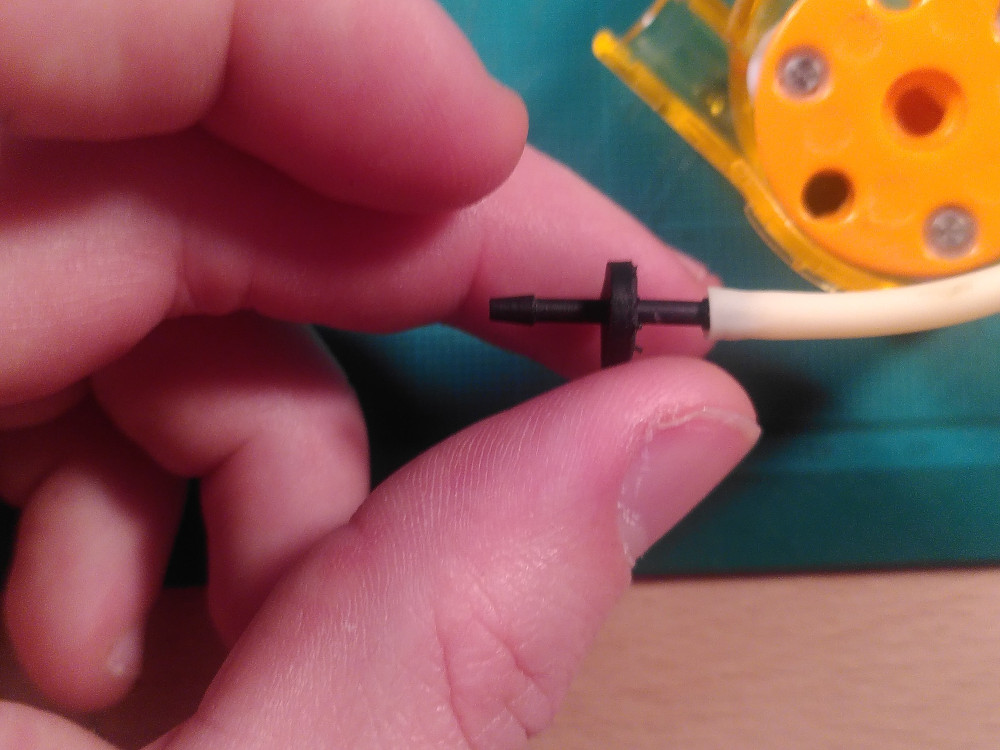

• A la main, enfoncer le nouveau connecteur dans le tube de la pompe jusqu'au bout.

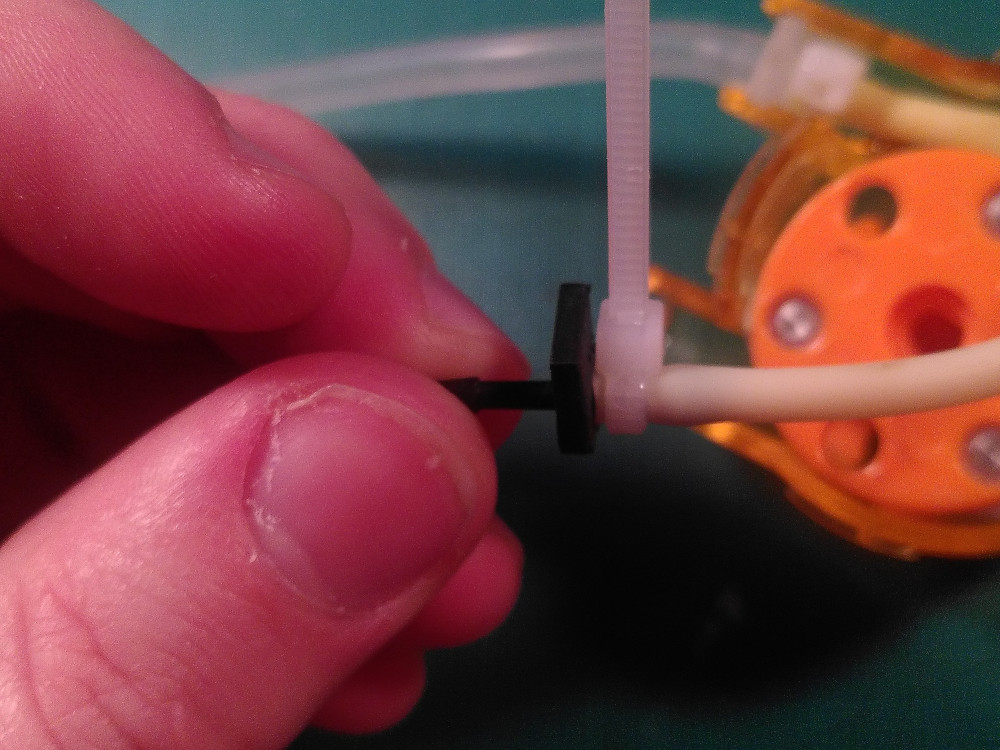

• Serrer un serflex pour maintenir le tube. Veiller à ce qu'il soit bien orienté pour entrer dans le couvercle avant de serrer.

• Couper le surplus du serflex.
• Très délicatement, réinsérer le connecteur dans son logement, en veillant à ce que le tube fasse bien le tour du galet de la pompe.

• Repositionner le couvercle sur la pompe, en positionnant l'arbre dans le galet d'entrainement. Clipser délicatement en réalisant 1/10 de tour dans le sens des aiguilles d'une montre.
• Surveiller que le couvercle est bien positionné sur toute sa périphérie.
• Insérer le tube sur le connecteur.
